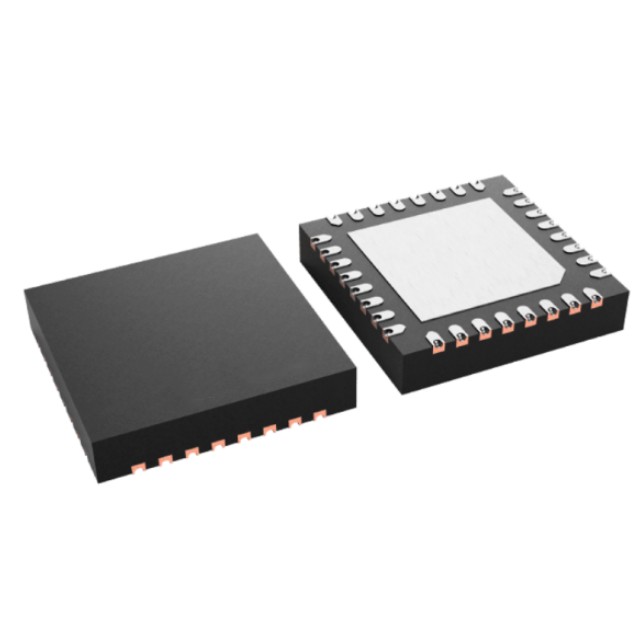

M0G3505QRHBRQ1 微控制器（MCU）是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位核心平臺，運行頻率最高可達 80MHz。這些成本優化的 MCU 提供了高性能模擬外設集成，支持?jǐn)U展溫度范圍從 -40°C 到 125°C，并可在 1.62V 到 3.6V 的供電電壓范圍內運行。

M0G3505QRHBRQ1 的特點

核心

Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率最高可達 80MHz

功能安全質量管理

提供功能安全手冊和 FMEDA，以輔助功能安全系統設計

工作特性

擴展溫度范圍：-40°C 至 125°C

寬供電電壓范圍：1.62V 至 3.6V

存儲器

最高 128KB 帶錯誤校正碼（ECC）的閃存

最高 32KB 帶硬件奇偶校驗的 SRAM

高性能模擬外設

兩個同時采樣 12 位 4Msps 模擬-數字轉換器（ADC），支持最高 17 個外部通道

在250ksps下具有14位有效分辨率，帶硬件平均功能

一個12位1Msps數字-模擬轉換器（DAC），帶集成輸出緩沖器

兩個零漂移零交叉斬波運算放大器（OPA）

斬波時漂移為0.5μV/°C

集成可編程增益級，最高32倍

一個通用放大器（GPAMP）

三個高速比較器（COMP），配備8位參考DAC

高速模式下傳播延遲為32ns

支持低功耗模式，功耗低至0.7μA

可編程模擬連接，用于ADC、OPA、COMP和DAC之間的連接

可配置的1.4V或2.5V內部共享電壓參考（VREF）

集成溫度傳感器

集成供電監測器

優化低功耗模式

運行模式：101μA/MHz（CoreMark）

睡眠模式：4MHz時487μA

停止模式：32kHz時47μA

待機模式：帶RTC和SRAM保留功能時1.5μA

關機模式：帶IO喚醒功能時80nA

智能數字外設

7通道DMA控制器

數學加速器支持DIV、SQRT、MAC和TRIG運算

7個定時器支持最多22個PWM通道

1個16位通用定時器

1個16位通用定時器支持QEI

2個16位通用定時器支持待機模式下的低功耗運行

一個 32 位高分辨率通用定時器

兩個 16 位高級定時器，支持死區，最多 12 個 PWM 通道

兩個窗口看門狗定時器

帶報警和日歷模式的實時時鐘（RTC）

增強型通信接口

四個 UART 接口；其中一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特編碼，其余三個支持待機模式下的低功耗運行

兩個I2C接口支持FM+（1Mbit/s）、SMBus/PMBus，并支持從STOP模式喚醒

兩個SPI接口，其中一個SPI接口支持最高32Mbits/s

一個控制器局域網（CAN）接口支持CAN 2.0 A或B及CAN-FD

時鐘系統

內部4MHz至32MHz振蕩器，精度最高±1.2% (SYSOSC)

相位鎖定環 (PLL) 最高支持 80MHz

內部 32kHz 低頻振蕩器 (LFOSC)，精度為 ±3%

外部 4MHz 至 48MHz 晶體振蕩器 (HFXT)

外部 32kHz 晶體振蕩器 (LFXT)

外部時鐘輸入

數據完整性與加密

循環冗余校驗器（CRC-16、CRC-32）

真隨機數生成器（TRNG）

AES加密，支持128位或256位密鑰

靈活的I/O功能

最多60個通用輸入輸出（GPIO）

兩個5V耐壓I/O

兩個高驅動I/O，驅動強度達20mA

M0G3505QRHBRQ1的應用領域

汽車車身電子與照明

汽車網關

方向盤系統

汽車電機控制

直流到交流逆變器

汽車內飾照明

門把手模塊

腳踢開啟模塊

車輛占用檢測

座椅舒適模塊
