MAX77542AAWU是一款具有四個 4A 開關相位的高效降壓型轉換器。它采用自適應恒定導通時間 (COT) 電流模式控制方案，其靈活的架構支持五相配置。其寬輸入電壓范圍支持從 1 至 3 節鋰離子電池和 USB 供電 (PD) 電源軌直接轉換低于 1V 的輸出。輸出電壓經過電阻預設，并可通過 I2C 兼容接口進一步進行調節。

靈活的時序控制器和可編程軟啟動/軟停止壓擺率為工作狀態之間的提供受控的轉換方式?？删幊涕_(kāi)關頻率、頻率跟蹤和擴頻功能便于更輕松地針對噪聲敏感型應用進行系統優化。多功能 I/O 可用于靈活控制 EN、LPM、FPWM、POK、RSTINB 和 RSTOB 狀態的每個輸出。一系列內置保護可確保在異常工作條件下安全運行。

優勢和特點

2.8V 至 16V 輸入電壓范圍

0.3V 至 5.2V 輸出電壓范圍

最大 16A (4A/Φ) 電流，五相配置

±0.5% VOUT 精度（+25°C 時默認為 VOUT）

94% 峰值效率（7.6VIN、3.3VOUT，1MHz）

自動跳過/PWM 轉換和低功耗模式

壓差工作的最大占空比為 98%

差分輸出電壓檢測

具有軟啟動/軟停止擺率的靈活時序控制器

預偏置啟動和有源輸出放電

0.5MHz/1.0MHz/1.5MHz 標稱開關頻率

通過擴頻調制降低 EMI

內部/外部頻率跟蹤

通過 RSELx 設置默認 VOUT 和相位配置

用于 EN、LPM、FPWM 和 POK 的多功能 I/O

UVLO、熱關斷和短路保護

高速 I2C 串行接口

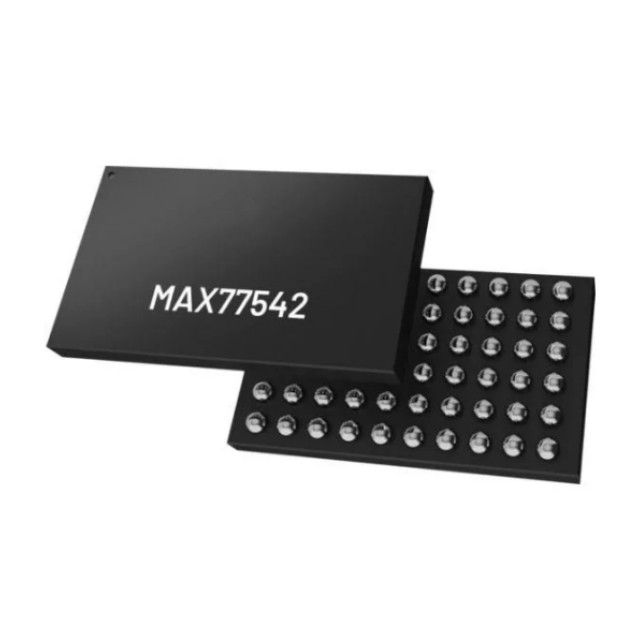

采用 60 焊球 WLP 封裝 (4.36mm x 2.56mm x 0.65mm)

總解決方案尺寸小于 115mm2，包含 2520 個電感器

應用

1 至 3 節鋰離子和 USB-C 供電系統

音頻/視頻設備和 PCIe/RAID 卡

應用處理器、FPGA、DSP 和 ASIC
