TJA1085HN是FlexRay有源星形耦合器，最多可連接FlexRay網絡的4個分支。TJA1085符合FlexRay電氣物理層規范V3.0.1/ISO17458-4

多個TJA1085設備可通過其TRXD0/1接口進行連接，以增加網絡中的分支數。專用通信控制器(CC)接口允許集成到ECU。TJA1085提供總線喚醒功能以及電池電源和穩壓器控制功能，支持低功耗管理。TJA1085符合針對EMC/ESD性能的行業標準，提供增強型總線錯誤檢測、低功耗和無與倫比的非對稱延遲性能。

TJA1085還符合日本汽車行業規定的JASPAR要求。

規格

類型： 收發器

協議： FlexRay

驅動器/接收器數： 4/4

工作溫度： -40°C ~ 125°C

安裝類型： 表面貼裝型

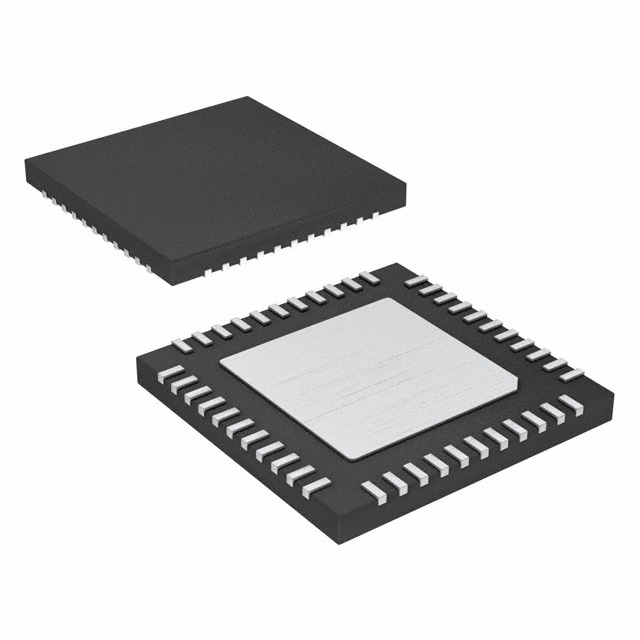

封裝/外殼： 44-VQFN 裸露焊盤

供應商器件封裝： 44-HVQFN（9x9）

特征

滿足JASPAR要求

符合AEC-Q100標準的汽車電子產品

2.5 Mbit/s至10 Mbit/s的數據傳輸速率

當差分電壓為400 mV時，支持60 ns的最小位時間

適合電池供電ECU的低功耗管理

AS_Sleep模式下的電流消耗極低

無引腳HVQFN44封裝，具有更強的自動光學檢測(AOI)能力

支持獨立于主機的自主有源星形運行，確保即使在主機出現故障或關閉時，TJA1085仍保持活動狀態

分支可獨立配置

通過TRXD0/1內部星形接口擴展分支

高達2 Mbit/s用于主機通信的16位雙向SPI接口

分支狀態的完全主機控制

增強喚醒功能：

通過喚醒模式和專用FlexRay數據幀實現遠程喚醒

通過LWU引腳實現本地喚醒

喚醒源識別

每個分支都可配置

在VIO、VCC、VBUF 和VBAT上提供增強的電源電壓監測

I/O電平自動適應主機控制器的供電電壓VIO

可在14 V、24 V和48 V供電系統中使用

增強了總線錯誤檢測能力 - 檢測總線的短路情況

即時發送器關斷接口(BGE引腳)

選擇性分支關斷(局部聯網)
