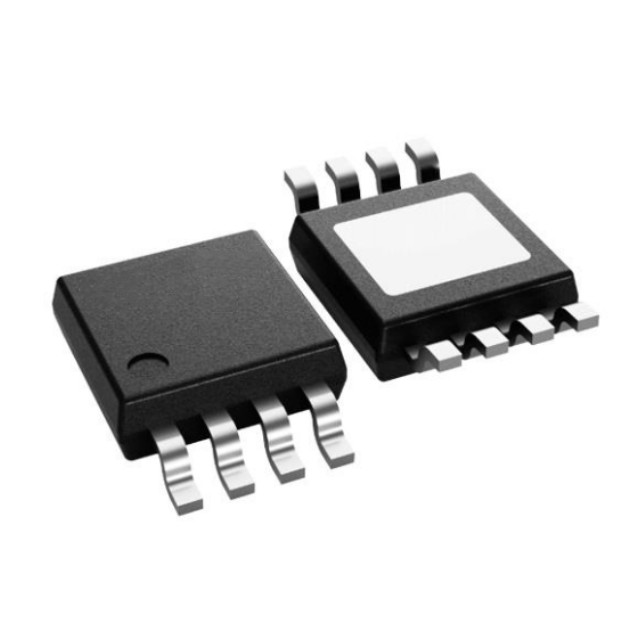

商品名稱:UCC27444QDGNRQ1
數據手冊:UCC27444QDGNRQ1.pdf
品牌:TI
年份:23+
封裝:HVSSOP8
貨期:全新原裝
庫存數量:2000 件
UCC27444QDGNRQ1是一款雙通道、高速、低側柵極驅動器,能夠有效地驅動 MOSFET 和 GaN 電源開關。UCC27444-Q1 的典型峰值驅動強度為 4A,這有助于縮短電源開關的上升和下降時間、降低開關損耗并提高效率。此器件具有快速傳播延遲(典型值為 18ns),可改善系統的死區時間優化、控制環路響應,提高脈寬利用率和瞬態性能,從而提高功率級效率。
UCC27444QDGNRQ1可在 INx 輸入端處理 -5V 的電壓,通過平緩的接地反彈提高系統穩健性。輸入可以連接至大多數控制器輸出,以便實現更大的控制靈活性。獨立的使能信號支持在不依賴主控制邏輯的情況下對功率級進行控制。發生系統故障時,柵極驅動器可以通過拉低使能端來快速關閉。許多高頻開關電源在功率器件的柵極都存在噪音,這種噪音會進入柵極驅動器的輸出引腳,造成驅動器故障。該器件憑借其瞬態反向電流和反向電壓能力,能夠承受功率器件或脈沖變壓器的柵極噪聲,并避免驅動器故障。
UCC27444QDGNRQ1還具備低電壓運行和上電復位 (POR) 功能,可提高系統穩健性。當沒有足夠的偏置電壓來全面增強功率器件時,強大的內部下拉 MOSFET 使柵極驅動器輸出保持在低電平。
特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性:
– 器件溫度等級 1:–40°C 至 +125°C 環境工作溫度范圍
– 器件 HBM ESD 分類等級 H2
– 器件 CDM ESD 分類等級 C6
? 每個通道具有 4A 的典型峰值拉取和灌入驅動電流
? INA 和 INB 輸入引腳能夠處理 -5V 的電壓
? 絕對最大 VDD 電壓為 20V
? 寬 VDD 工作范圍為 4.5V 至 18V
? 具有兩個獨立的柵極驅動通道
? 針對每個輸出提供獨立的使能功能
? 快速傳播延遲(典型值為 18ns)
? 快速上升和下降時間(典型值為 11ns 和 7ns)
? 兩個通道之間的延遲匹配時間典型值為 1 ns
? VSSOP8 PowerPAD? 封裝
? 工作結溫范圍:–40°C 至 125°C
應用
? 開關模式電源 (SMPS)
? 功率因數校正 (PFC) 電路
? 直流/直流轉換器
? 交流逆變器和變頻驅動器
? 微型逆變器
? 直流快速充電站
