ACS724LLCTR-20AB-T電流傳感器 IC 是用于工業、汽車、消費和通信系統中交流或直流電流檢測的經濟而精確的解決方案。它們采用多種緊湊型封裝，集成度高，適合各種應用需求。這些器件由精密、低偏移、線性霍爾傳感器電路組成，銅傳導路徑位于芯片表面附近。流經銅傳導路徑的外加電流會產生磁場，該磁場由集成霍爾集成電路感應并轉換成比例電壓。對電流進行差分感應是為了抑制雜散磁場，從而提高在磁噪聲環境中的精度。由于其內部結構，電流導體與器件信號引線本質上是隔離的，這使得各種封裝的隔離電壓額定值很高。所有這些器件都具有極低的歐姆損耗，最低可達 265 μΩ。

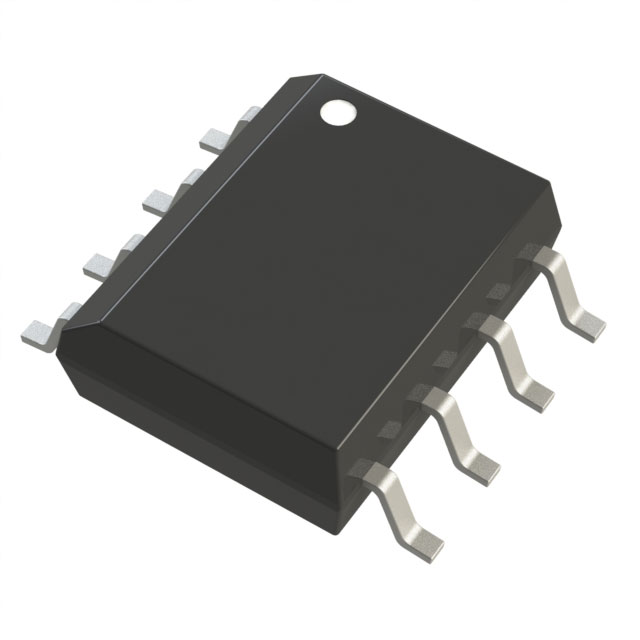

ACS724LLCTR-20AB-T器件采用小型、扁平表面貼裝 SOIC8 (LC) 。引線框架鍍有 100% 霧錫，與標準無鉛印刷電路板組裝工藝兼容。

主要特點

通過 AEC-Q100 認證

差分霍爾感應抑制共模場

1.2 mΩ 初級導體電阻，具有低功率損耗和高浪涌電流承受能力

集成屏蔽幾乎消除了電流導體與芯片之間的電容耦合，極大地抑制了高 dv/dt 瞬變引起的輸出噪聲

業界領先的噪聲性能，通過專有的放大器和濾波器設計技術大大提高了帶寬

高帶寬 120 kHz 模擬輸出，可加快控制應用中的響應速度

濾波器引腳允許用戶對輸出進行濾波，從而在較低帶寬下提高分辨率

獲得專利的集成式數字溫度補償電路使開環傳感器的溫度接近閉環精度

濾波器引腳簡化了帶寬限制，可在較低頻率下獲得更高分辨率

5 V 單電源工作

典型應用

工業電機控制

直流/直流轉換器

xEV 車載充電器 (OBC)

太陽能逆變器

負載檢測和管理

開關模式電源

過流故障保護
