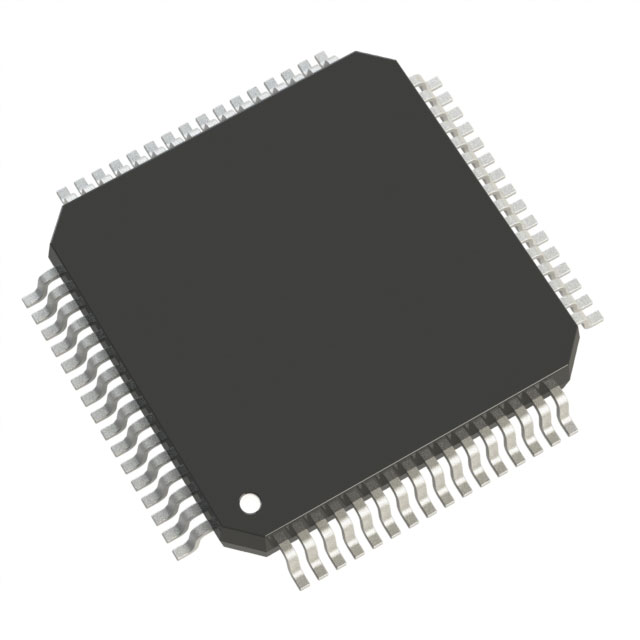

L9369S-TR是集成H橋汽車芯片，適用于電阻性和電感性負載，具有輸出電流方向和監控功能。目標應用范圍從汽車領域的節氣門控制執行器到廢氣再循環控制閥，再到驅動DC和步進電機的更廣泛用途。

特點

通過AEC-Q100認證

完整路徑RDS（on）小于540mω

標稱連續負載電流》3 A

工作電池電源電壓4.5 V至28 V

VDD工作電源電壓為4.5 V至5.5 V

所有ECU內部引腳可承受高達18 V的電壓

輸出開關頻率高達20 kHz

監控VDD電源電壓，包括雙向切斷引腳NABE

過溫和短路保護

全面診斷能力

輸出級具有SPI可調限流功能，限流范圍為5-8.6 A，分3步進行（兩點調節）

快速關斷開漏輸入/輸出

利用電流反饋輸出信號CF進行電流監控

可靠的全面診斷能力

通過硅或電熔絲上的焊線配置可設置芯片地址

用于配置和診斷的SPI接口

診斷寄存器中的錯誤歷史記錄

兩個獨立的使能引腳:“NABE”和“DIS”

通過SPI或兩個輸入信號PWM和DIR控制功率級（可通過SPI配置）

邏輯電平5 V兼容

智能H橋開關提高了電磁兼容性要求

完全符合ISO 26262標準，ASIL-B（D）系統就緒
