UCC14140QDWNRQ1是一款符合汽車標準的高隔離電壓直流/直流電源模塊，旨在為 IGBT 或 SiC 柵極驅動器供電。 UCC14140-Q1 集成了一個變壓器和一個具有專有架構的直流/直流控制器，可實現高功率密度和非常低的發射。高精度輸出電壓可提供更好的通道增強，從而實現更高的系統效率，不會對功率器件柵極造成過應力。 UCC14140-Q1 的輸入電壓支持電動汽車的寬 LiFePO 4 電池電壓 (8V-18V) 和 12V 穩壓電源軌 (10.8V-13.2V)，具有不同的輸出功率。

這款完全集成的模塊具有片上器件保護功能，需要非常少的外部元件，可提供額外的特性，例如輸入欠壓鎖定、過壓鎖定、輸出電壓電源正常比較器、過熱關斷、軟啟動超時、可調隔離式正負輸出電壓、使能引腳和開漏輸出電源正常引腳。

產品屬性

類型： 隔離模塊

輸出數： 1

電壓 - 輸入（最小值）： 8V

電壓 - 輸入（最大值）： 18V

電壓 - 輸出 1： 15 ~ 25V

電流 - 輸出（最大值）： 60mA

功率 (W) ：1.5 W

電壓 - 隔離： 5.657 kV

應用： ITE（商業）

特性： 可調輸出

工作溫度： -40°C ~ 125°C

安裝類型： 表面貼裝型

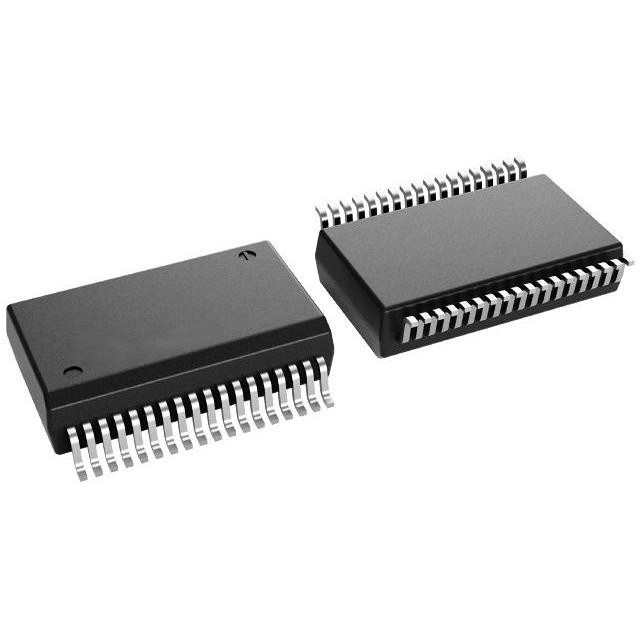

封裝/外殼： 36-BSSOP（0.295"，7.50mm 寬）

大小 / 尺寸： 0.51" 長 x 0.30" 寬 x 0.13" 高（12.8mm x 7.5mm x 3.4mm）

供應商器件封裝： 36-SSOP

應用

? 混合動力、電動和動力總成系統 (EV/HEV)

– 逆變器和電機控制

– 車載充電器 (OBC) 和無線充電器

– 直流/直流轉換器

? 電網基礎設施

– 電動汽車充電站電源模塊

– 直流充電（樁）站

– 串式逆變器

? 電機驅動器

– 交流逆變器和變頻驅動器、機器人伺服驅動器

? 工業運輸

– 非公路用車電力驅動器
