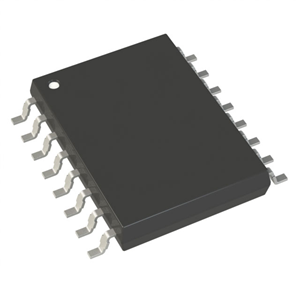

NCIV9401R2是一款帶輸出使能的電隔離高速四通道數字隔離器。它采用安森美半導體專利的電隔離片外電容技術和優化的集成電路設計，實現了高絕緣和高抗噪能力，具有高共模抑制和電源抑制規格。厚陶瓷基板產生的電容器厚度約為片上薄膜電容器和無芯變壓器的 25 倍。該器件采用 16 引腳寬體小外形封裝，兼具數字隔離器的電氣性能優勢和大于 0.5 毫米絕緣體屏障的安全可靠性。

產品屬性

技術： 容性耦合

類型： I2C，SPI

隔離式電源： 是

通道數： 4

輸入 - 側 1/側 2： 4/0

通道類型： 單向

電壓 - 隔離： 5000Vrms

共模瞬變抗擾度（最小值）： 100kV/μs

數據速率： 10Mbps

傳播延遲 tpLH / tpHL（最大值）： 200ns，200ns

脈寬失真（最大）： 80ns

上升/下降時間（典型值）： 3ns，2ns

電壓 - 供電： 2.5V ~ 5.5V

等級： 汽車級

資質： AEC-Q100

工作溫度： -40°C ~ 125°C

安裝類型： 表面貼裝型

封裝/外殼： 16-SOIC（0.295"，7.50mm 寬）

供應商器件封裝： 16-SOIC

典型應用

? 隔離式 PWM 控制

? 工業現場總線通信

? 微處理器系統接口（SPI、I2C 等）

? 可編程邏輯控制

? 隔離式數據采集系統

? 電壓電平轉換器
