TPS61170-Q1 是一款集成 1.2A/40V 功率金屬氧化物半導體場效應晶體管 (MOSFET) 的單片高壓開關穩壓器。該器件可配置為多種標準開關穩壓器拓撲，包括升壓和 SEPIC。該器件通過其寬輸入電壓范圍 支持 需要由多節電池或經穩壓的 5V/12V 電源軌提供輸電壓的應用。

TPS61170-Q1 的工作開關頻率為 1.2MHz，允許使用薄型電感和低值陶瓷輸入和輸出電容。外部回路補償組件支持用戶靈活優化回路補償和瞬態響應。此器件內置保護 特性，例如逐脈沖過流限制、軟啟動和熱關斷。

FB 引腳可調節為基準電壓1.229V。該基準電壓可使用通過 CTRL 引腳連接的單線制數字接口（EasyScale協議）進行降低。另外，也可將一路脈寬調制 (PWM) 信號施加于 CTRL 引腳。該信號的占空比可按比例降低反饋基準電壓。

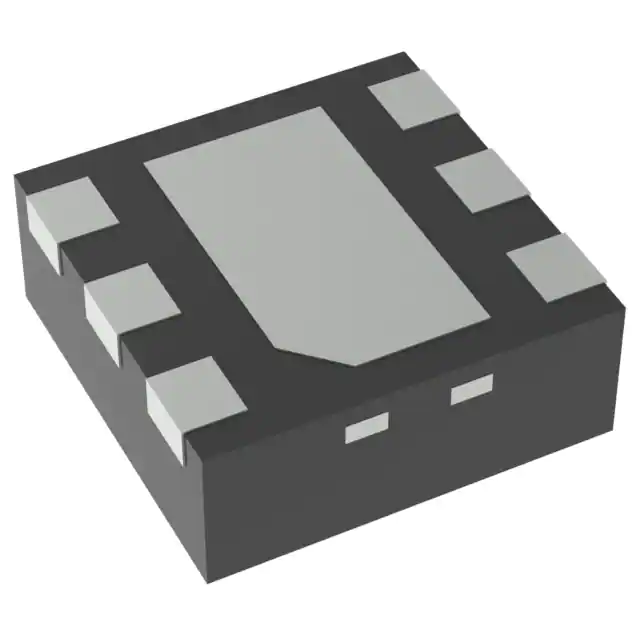

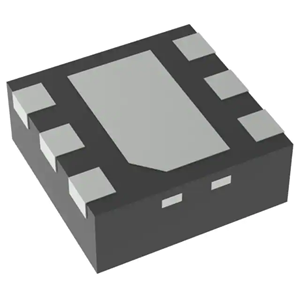

TPS61170-Q1 采用 6 引腳 2mm × 2mm SON 封裝，適用于緊湊型電源解決方案。

特征

適用于汽車電子應用

3V 至 18V 輸入電壓范圍

輸入電壓最高可達 38V

1.2A 集成開關

1.2MHz 固定開關頻率

由 5V 輸入電壓供電時，300mA 對應的輸出電壓為 12V，150mA 對應的輸出電壓為 24V（典型值）

效率高達 93%

輸出電壓重編程

輕載條件下輸出調節可跳過開關周期

內置軟啟動

6 引腳，2mm × 2mm 小外形尺寸無引線 (SON) 封裝

應用范圍

混合動力汽車 (HEV) 和電動汽車 (EV) 充電器系統

高級駕駛員輔助系統 (ADAS)
