商品名稱:MAX25606ATP/VY+
數據手冊:MAX25606ATP/VY+.pdf
品牌:Maxim
年份:23+

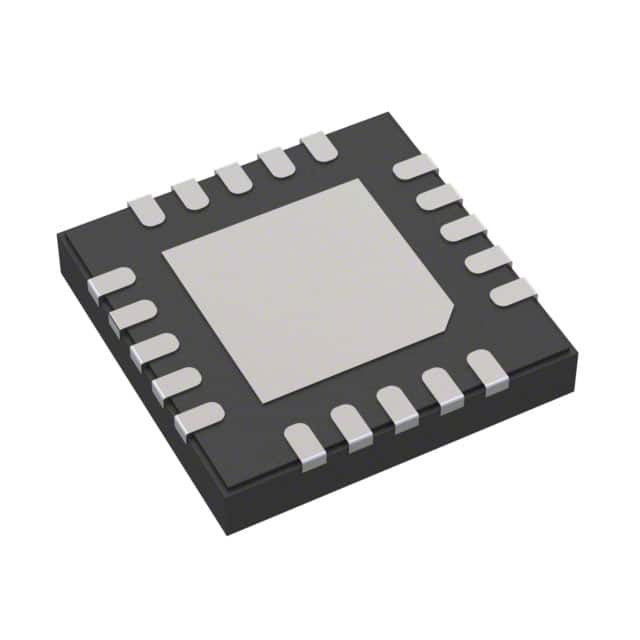

封裝:TQFN-20
貨期:全新原裝
庫存數量:2000 件
適合汽車照明應用的MAX25606ATP/VY+ 6開關矩陣管理器IC包含6開關矩陣,用于旁路單燈串或雙燈串應用中的單個LED。它具有六個單獨控制的n溝道MOSFET開關,每個開關的導通電阻為0.2Ω,額定電壓為16V??梢允褂脝蝹€電源為串聯在一起的所有LED供電??梢酝ㄟ^開啟和關閉每個LED上的旁路開關來調節每個LED的亮度。該器件也可以配置用于雙串應用中,每串包含三個串聯開關。每個開關可以跨接在一個、兩個或三個串聯LED上。也可以將兩個開關并聯,以旁路大電流LED。此IC也包含一個內部電荷泵,可為開關的柵極驅動器供電。
此IC具有一個通用異步接收器-發射器(UART)通信接口。每個開關都可以開啟、關閉或通過12位PWM占空比調整進行PWM調制。兩種不同PWM設置之間的轉換可以瞬時完成,也可以應用對數漸變轉換。對數漸變算法內置于器件中,只需要一個軟件命令。此IC提供對開路LED的保護,可通過串行接口提供開路和短路LED故障報告。該器件采用20引腳4x4mm側面可濕TQFN封裝和帶裸露焊盤的20引腳超薄緊縮小型封裝(TSSOP)。該器件通過了AEC-Q100 1級認證,可在-40°C至+125°C的整個溫度范圍內工作。
優勢和特點
汽車級品質:通過AEC-Q100認證
六開關矩陣管理器支持靈活配置
單串和雙串配置
單串支持多達6個串聯開關
雙串支持多達3個串聯開關
每個開關支持多達3個LED
強大的串行接口
多分支UART通信接口
多達64個可尋址器件
優化的PWM調光配置提供出色的調光性能
可編程12位PWM調光
PWM調光狀態間的漸變轉換
用于PWM調光的內部時鐘發生器或外部時鐘
EMI抑制
通過可編程壓擺率實現EMI控制
集成擴頻頻率抖動
保護功能和封裝提高了可靠性
開路LED保護
可編程開路和短路LED閾值
開路和短路LED故障報告
走線開路故障報告
散熱增強型20引腳可濕側面TQFN封裝和帶裸露焊盤的20引腳TSSOP封裝
應用
汽車矩陣LED系統和自適應驅動光束燈
