AD8106ASTZ為高速16 × 5模擬交叉點開關矩陣，其-3 dB信號帶寬大于260 MHz，通道切換的1%建立時間少于25 ns。這款器件的串擾性能均為-78 dB，隔離性能為-97 dB (5 Mhz)，因而適合許多高速應用。差分增益和差分相位分別優于0.02%和0.02°，0.1 dB平坦度為60 MHz，堪稱視頻信號開關的理想之選。

AD8106ASTZ內置5個獨立輸出緩沖器，可以將這些緩沖器置于高阻抗狀態，以提供并行交叉點輸出，防止關斷通道向輸出總線提供負載。AD8106具有增益1，采用±5 V電源供電，空閑功耗僅為30 mA。通道切換通過并行控制接口實現，各路輸出可以獨立更新，無需對整個陣列重新編程。

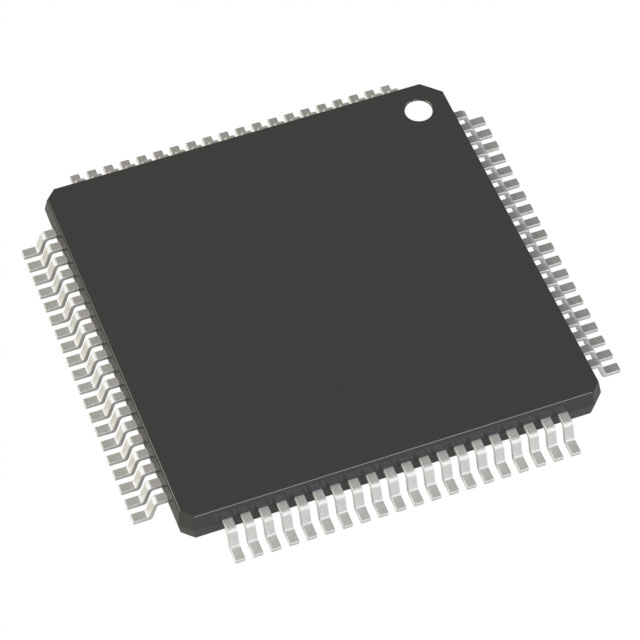

AD8106ASTZ采用80引腳LQFP封裝，工作溫度范圍為-40°C至+85°C工業溫度范圍。

AD8106ASTZ 產品特性

16 x 5高速非阻塞式開關陣列G = 1

與16 × 8開關陣列AD8110/AD8111引腳兼容

如需16 × 16陣列，請參考AD8114/AD8115

如需16 × 8陣列，請參考AD8110/AD8111

完整的解決方案

緩沖式輸入

5個輸出放大器

驅動150 Ω負載

出色的視頻性能

0.1 dB增益平坦度：60 MHz

差分增益誤差：0.02% (RL = 150 Ω)

差分相位誤差：0.02° (RL = 150 Ω)

出色的交流性能

-3 dB帶寬：大于260 MHz

壓擺率：500 V/μs

低功耗：50 mA

所有不利串擾低：-78 dB (5 MHz)

利用輸出禁用功能可以連接多個器件輸出

復位引腳可以禁用所有輸出

出色的ESD保護額定性能：超過4000 V（人體模型）

80引腳LQFP封裝(12 mm × 12 mm)

AD8106ASTZ 產品應用

高速信號路由，包括：

復合視頻（NTSC、PAL、S、SECAM）

復合視頻（YUV、RGB）

壓縮視頻（MPEG、小波）

3級數字視頻(HDB3)
