LTC2946HMS-1是一款軌至軌系統監視器，其可測量電流、電壓、功率、電荷和能量。該器件具有一個 2.7V 至 100V 的工作范圍，并包括一個用于高于 100V 之電源的分流穩壓器。0V 至 100V 的電流測量共模范圍獨立于輸入電源。一個 12 位 ADC 負責測量負載電流、輸入電壓和一個輔助的外部電壓。負載電流和內部計算的功率通過一個外部時鐘或晶體或者內部振蕩器時基進行積分運算以產生電荷和能量值。一個準確的時基使得 LTC2946HMS-1 能夠提供優于 ±0.6% (對于電荷) 和 ±1% (對于功率和能量) 的測量準確度。最小值和最大值被存儲起來，而一個具可編程門限的超范圍提示較大限度地降低了軟件輪詢的需要。數據通過一個標準的 I2C 接口報告。

LTC2946HMS-1 I2C 接口包括分離的數據輸入和輸出引腳，以供標準或光隔離式 I2C 連接之用。LTC2946HMS-1具有一個反相數據輸出，可供負輸出光隔離器配置之用。

特性——LTC2946HMS-1

軌至軌輸入范圍：0V 至 100V

寬輸入電源范圍：2.7V 至 100V

用于 >100V 電源的分流穩壓器

具 < ±0.4% 總未調整誤差的 ΔΣ ADC

針對電流和電壓測量的 12 位分辨率

準確度為 ±1% 的功率和能量測量

準確度為 ±0.6% 的電流和電荷測量

附加的 ADC 輸入負責監視一個外部電壓

內部 ±5% 或外部時基

連續掃描和快照模式

可存儲最小值和最大值

超過限值時發出警報信號

分離的 SDA 引腳用于簡化光隔離

具 IQ < 40μA 的停機模式

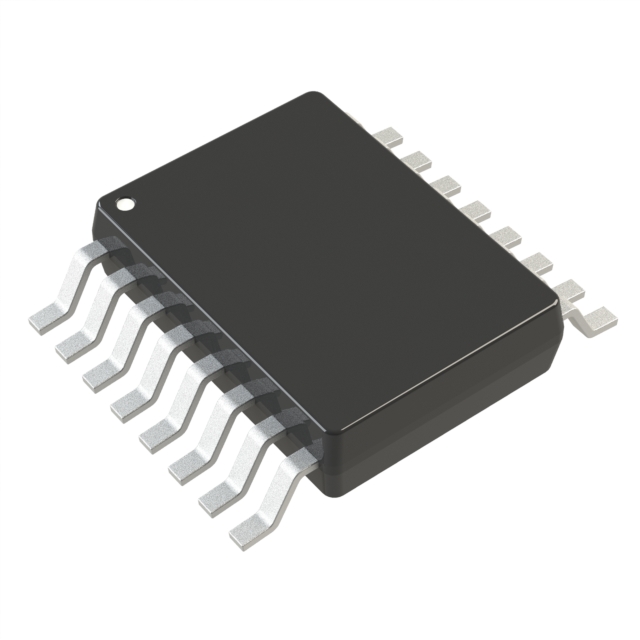

采用 16 引腳 MSOP 封裝

應用——LTC2946HMS-1

電信基礎設施

工業設備

通用能量測量
