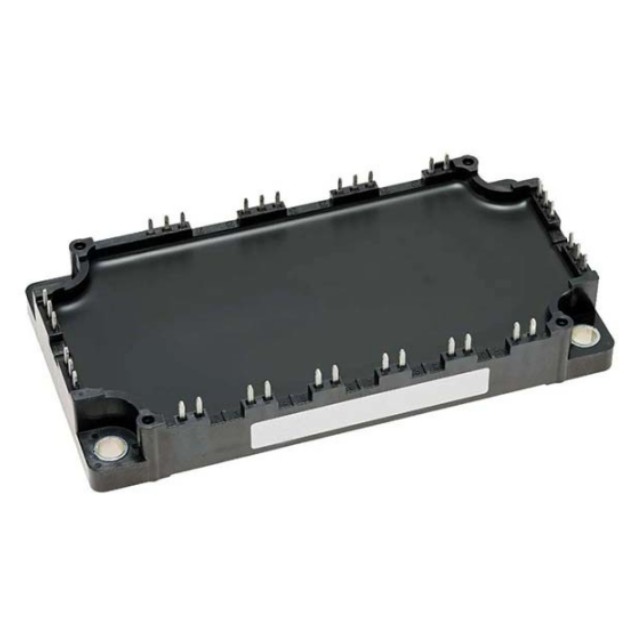

CM150TX-34T是三菱電機推出的 高性能IGBT功率模塊，屬于 T系列，采用 6-PACK（三相全橋）拓?fù)浣Y(jié)構，適用于 工業變頻器、新能源逆變器、伺服驅動 等高功率應用。該模塊基于 先進的IGBT芯片技術，具備 1700V耐壓 和 150A電流承載能力，并采用 低電感封裝設計，優化開關性能，適用于高頻PWM控制場景。

CM150TX-34T功能特性

高功率密度設計

1700V/150A 高耐壓與大電流能力，適用于 工業電機驅動、光伏逆變器 等應用。

6-PACK（三相全橋）集成拓?fù)洌瑴p少外部電路復雜度，提高系統可靠性。

低損耗與高效開關

采用 優化的IGBT硅片技術，降低 導通損耗（Vce(sat)） 和 開關損耗，提升整體能效。

支持 高頻PWM控制（≤20kHz），適用于 伺服驅動、變頻器 等高動態響應系統。

高可靠性封裝

低電感封裝（LV100），減少雜散電感，抑制開關過沖電壓。

絕緣耐壓4000Vrms（Viso），符合工業級安全標準。

溫度監測與保護

內置 NTC熱敏電阻，實時監控模塊溫度，支持 過熱保護 功能。

工作溫度范圍 -40°C ~ +150°C，適應嚴苛工業環境。

技術參數

型號：CM150TX-34T

拓?fù)浣Y(jié)構： 6-PACK（三相全橋）

額定電壓（VCES）：1700 V

額定電流（IC）：150 A

絕緣耐壓（Viso）： 4000 Vrms

開關頻率：≤20kHz

封裝類型：LV100（低電感設計）

工作溫度：-40°C ~ +150°C

符合標準：RoHS、UL1557
